Die Verbindungsleitung einer Split-Klimaanlage ist die elektrische Leitung, die Innen- und Außengerät miteinander verbindet. Sie transportiert je nach Gerät Versorgungsspannung (230 V) und ein Signal für die Kommunikation zwischen beiden Geräten. Sie ist nicht die Kältemittelleitung und nicht die Zuleitung aus dem Sicherungskasten. Welche Leitung du brauchst, steht in der Montageanleitung deines Geräts. Dieser Ratgeber erklärt, wie du die Angaben liest und worauf es bei Typ, Querschnitt und Anschluss ankommt.
Was die Verbindungsleitung leistet
Bei vielen Single-Split-Geräten wird die Stromversorgung an einem der beiden Geräte angeschlossen. Von dort geht eine Leitung zum anderen Gerät. Sie versorgt dessen Elektronik oder Verdichter und überträgt das Steuersignal. Welches Gerät die Netzzuleitung erhält, legt der Hersteller fest. Bei manchen Geräten liegt die Versorgung am Außengerät, bei anderen am Innengerät. Die Absicherung der Zuleitung ist ein eigenes Thema, das wir in Klimaanlage elektrisch anschließen behandeln.

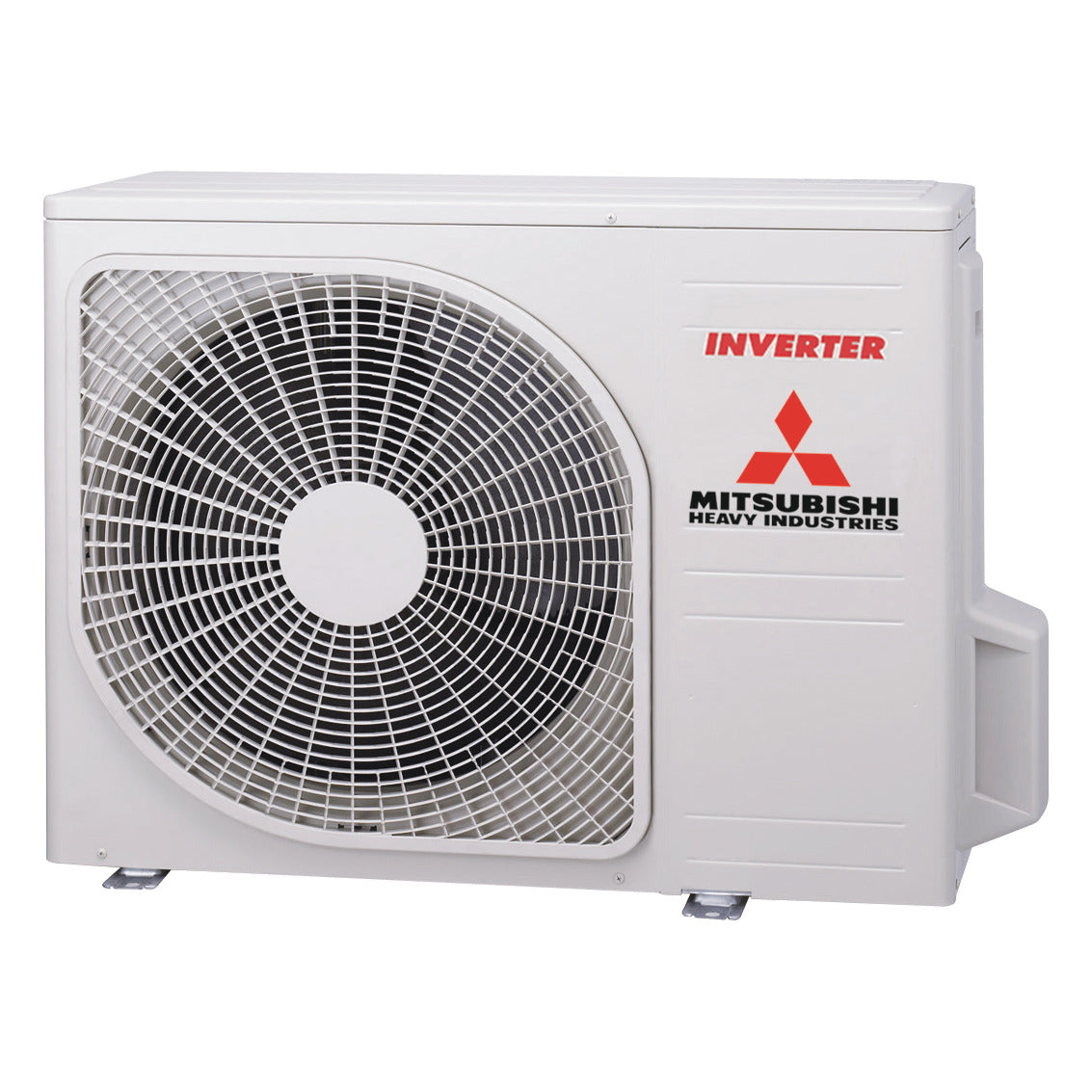

Als Außengerät-Beispiel aus dem Sortiment dient das Mitsubishi Heavy Außengerät SRC50ZS-W (R32, Single-Split). Für jedes Gerät gilt: Aderzahl, Querschnitt und Klemmenbelegung stehen im zugehörigen Installationshandbuch, nicht in einer allgemeinen Tabelle.
Welcher Leitungstyp und welcher Querschnitt
Die Anleitungen der Hersteller nennen meist eine mehradrige Leitung mit Schutzleiter, etwa vier oder fünf Adern. Üblich sind eine Phase, ein Neutralleiter, der Schutzleiter (grün-gelb) und eine Signalader. Der geforderte Querschnitt hängt von der Geräteleistung ab. Häufig werden 1,5 mm² oder 2,5 mm² genannt, maßgeblich ist aber allein die Angabe des Herstellers für dein Modell.
Viele Anleitungen verlangen eine Gummischlauchleitung vom Typ H07RN-F, weil sie flexibel und für feuchte Umgebung ausgelegt ist. Ein Beispiel für diesen Leitungstyp ist die H07RN-F 5G1,5 als Meterware auf der Trommel. Ob 5G1,5 für dein Gerät passt, entscheidest du nicht nach Gefühl, sondern nach dem Handbuch. Weitere Leitungen und Zubehör findest du in der Collection Kabel und Verbindungstechnik.
Anschluss an den Klemmen: Reihenfolge und typische Fehler
An den Klemmleisten beider Geräte sind die Klemmen nummeriert, zum Beispiel 1, 2, 3 und ein Schutzleiteranschluss. Die Nummern am Innengerät und am Außengerät müssen einander entsprechen. Wird die Reihenfolge vertauscht, kann die Elektronik Schaden nehmen oder das Gerät startet nicht. Notiere dir vor dem Abklemmen jede Zuordnung oder fotografiere die Klemmleiste.
Die Phasenführung gehört nicht auf die Signalklemme und umgekehrt. Genau diese Verwechslung ist ein typischer Anschlussfehler. Die Leitung wird mit der mitgelieferten Zugentlastung fixiert, nicht nur auf die Klemme geschraubt. Die Adern dürfen nicht zu lang abisoliert sein, damit keine blanken Stellen offenliegen.
Arbeitest du an einer vorhandenen Anlage, gelten die fünf Sicherheitsregeln: freischalten, gegen Wiedereinschalten sichern, Spannungsfreiheit feststellen, erden und kurzschließen (wo gefordert), benachbarte Teile abdecken. Danach erst Gehäuse öffnen.
Verlegung im Freien: Schutz, Länge und Zugang
Die Leitung läuft meist neben der Kältemittelleitung durch den Wanddurchbruch nach außen. Auf der Außenseite schützt du sie vor Sonne und mechanischer Beschädigung, etwa in einem Kanal oder Leerrohr. Passende Führungssysteme liegen in der Collection Kabelführung und Systeme. Vor dem Eintritt ins Gerät lässt du die Leitung in einem kleinen Bogen nach unten hängen, damit Regenwasser abtropft und nicht entlang der Leitung ins Gerät läuft.
Die Länge der Verbindungsleitung ist durch den Hersteller begrenzt. Sie hängt oft mit der maximalen Länge der Kältemittelleitung zusammen, die wir in Kältemittelleitung verlegen erklären. Verlängerst du die Leitung, brauchst du die Freigabe des Herstellers. Eine Klemmverbindung im Freien gehört in eine geeignete Abzweigdose mit passender Schutzart (IP), nicht frei in die Fassade.
Planst du die Position des Geräts, hilft der Beitrag Klima-Außengerät montieren: Konsole und Schwingungsdämpfer. Die Leitung muss das Gerät am Ende bequem erreichen, ohne zu spannen.
Was du selbst machen kannst und was nicht
Das Verlegen des Leerrohrs, das Einziehen der Leitung und das Vorbereiten der Wanddurchführung kann ein geübter Heimwerker übernehmen. Den Anschluss an der festen Installation, also am Sicherungskasten und der Zuleitung, führt eine Elektrofachkraft aus. Auch die Hersteller verlangen für den elektrischen Anschluss ihrer Geräte in der Regel eine Fachkraft. Die Kältemittelseite ist ein getrenntes Thema: Wer dort arbeiten darf, steht in Wer darf Kältemittel nachfüllen.
Wenn du ein Innengerät separat suchst, schau in die Collection Klimatechnik. Als Beispiel für eine Bauform ohne sichtbare Rohre dient die Mitsubishi Heavy Deckenkassette FDTC15KXZE3-W. Auch hier gibt das Handbuch des jeweiligen Systems die Verdrahtung vor.
Prüfen vor dem ersten Einschalten
Bevor die Anlage zum ersten Mal Spannung bekommt, kontrollierst du jede Klemme noch einmal: Sitzt jede Ader fest, ist die Klemmenzuordnung innen und außen gleich, und liegt der Schutzleiter an beiden Geräten an? Ziehe leicht an jeder Ader, sie darf sich nicht lösen. Die Prüfung der fertigen Installation, etwa Schutzleiterverbindung und Isolationswiderstand, ist Sache der Elektrofachkraft. Sie gehört zur Inbetriebnahme, auch wenn das Gerät nach dem Einschalten scheinbar sofort läuft. Hebe das Handbuch mit dem Schaltplan auf, denn bei einer späteren Störung ist die Klemmenbelegung die erste Frage jedes Servicetechnikers.
Ein sauberer Anschluss spart Fehlersuche. Fehlercodes bei Kommunikationsproblemen zwischen Innen- und Außengerät haben oft eine einfache Ursache: gelöste Klemme, vertauschte Ader oder beschädigte Leitung. Diese Ursachen prüfst du bei abgeschaltetem Gerät, nie bei anliegender Spannung.
Häufige Fragen
Kann ich die Verbindungsleitung mit NYM verlegen?
NYM ist für feste Verlegung in trockenen Räumen und im Putz gedacht, nicht für die Fassade. Im Freien braucht die Leitung eine geeignete Bauart oder Schutz durch Rohr oder Kanal. Die Entscheidung folgt der Anleitung des Geräts und der Verlegeart.
Wie viele Adern hat die Verbindungsleitung?
Das hängt vom Gerät ab. Häufig sind es vier oder fünf Adern einschließlich Schutzleiter. Zähle die Klemmen in deinem Handbuch, nicht nach einer allgemeinen Regel.
Darf ich die Leitung kürzen oder verlängern?
Kürzen ist möglich, wenn du die Adern sauber neu abisolierst und anschließt. Verlängern nur innerhalb der vom Hersteller genannten Maximallänge und mit geeigneter Verbindung.
Was passiert bei vertauschten Adern?
Das Gerät startet im besten Fall nicht. Im ungünstigen Fall wird die Elektronik beschädigt. Prüfe die Zuordnung vor dem Einschalten und lass die Anlage von einer Elektrofachkraft abnehmen.
Brauche ich eine eigene Absicherung für die Verbindungsleitung?
Die Absicherung betrifft die Zuleitung zum Gerät. Die Verbindungsleitung wird über das Gerät versorgt. Welche Sicherung gilt, steht im Handbuch.
