Wenn im Hochsommer die Split-Klimaanlage montiert werden soll, ist der freie Platz am Haus oft schnell gefunden. Der Engpass sitzt häufiger im Verteiler. Bei der Frage „Klimaanlage anschließen im Eigenheim - welche Vorbereitung im Schaltschrank?“ geht es nicht nur um einen freien Leitungsschutzschalter. Entscheidend sind Anschlussleistung, Leitungsweg, Fehlerstromschutz, Abschaltmöglichkeit und die Reserven des gesamten Hausanschlusses.
Die Elektroinstallation darf nur eine Elektrofachkraft planen, prüfen und anschließen. Das gilt besonders im Schaltschrank: Arbeiten dort sind keine Heimwerkeraufgabe. Die Kältemittelleitungen einer Split-Klimaanlage dürfen zudem nur von entsprechend zertifizierten Kälte-Klima-Fachbetrieben in Betrieb genommen werden. Wer beide Gewerke früh einbindet, vermeidet unnötige Umbauten kurz vor der Montage.
Klimaanlage anschließen: Was im Schaltschrank bereitstehen muss
Für eine fest installierte Klima-Außeneinheit ist in der Regel ein eigener Stromkreis sinnvoll und meist auch vom Hersteller vorausgesetzt. Er versorgt ausschließlich die Anlage und lässt sich eindeutig abschalten. Steckdosen, Außenbeleuchtung oder die Garage gehören nicht auf denselben Stromkreis. Das vereinfacht die Fehlersuche, verhindert Überlastungen und ermöglicht Wartungsarbeiten ohne Eingriff in andere Bereiche des Hauses.
Wie groß dieser Stromkreis ausgelegt wird, steht nicht pauschal fest. Kleine Single-Split-Geräte arbeiten häufig an 230 V und liegen je nach Modell oft im Bereich von 10 bis 16 A Absicherung. Leistungsstärkere Multi-Split-Anlagen können einen höheren Anschlusswert haben oder mit Drehstrom arbeiten. Maßgeblich sind immer die technischen Daten des konkreten Außen- und Innengeräts: Nennstrom, maximale Stromaufnahme, empfohlene Vorsicherung, Netzform und Anschlussart.
Ein Blick allein auf die Kühlleistung reicht nicht. Eine Anlage mit ähnlicher Kilowattleistung kann wegen anderer Verdichtertechnik, mehrerer Innengeräte oder anderer Herstellerangaben elektrisch anders abgesichert werden. Der Elektriker benötigt daher vor der Ausführung das Datenblatt oder die Installationsanleitung des gewählten Systems.
Leitungsschutzschalter und Fehlerstromschutz richtig abstimmen
Der Leitungsschutzschalter schützt Leitung und Anlage vor Überstrom. Ob Charakteristik B oder C passend ist, hängt unter anderem von der Einschaltcharakteristik des Geräts, der Leitungsimpedanz und den Vorgaben des Herstellers ab. Ein größerer Automat ist keine Lösung, wenn der Kabelquerschnitt oder die Verlegeart nicht dazu passt.
Zusätzlich braucht der Stromkreis einen passenden Fehlerstromschutzschalter. Für Endstromkreise im Wohnbereich ist ein Fehlerstromschutz mit 30 mA Auslösestrom üblich. Welcher Typ erforderlich ist, ergibt sich aus den Herstellerunterlagen der Klimaanlage. Viele Geräte mit Invertertechnik sind für einen Typ A vorgesehen, einzelne Anlagen können jedoch andere Anforderungen nennen. Ein Fehlerstromschutzschalter darf deshalb nicht nach Gewohnheit ausgewählt werden.
Praktisch ist ein eigener FI/LS-Schalter für den Klimastromkreis. Er kombiniert Fehlerstrom- und Leitungsschutz und begrenzt bei einem Fehler die Abschaltung auf die Klimaanlage. Ob diese Lösung im vorhandenen Verteiler sinnvoll ist, entscheidet die Fachkraft anhand der bestehenden Schutzkonzeption, der Platzverhältnisse und der Selektivität.
Kabelweg, Querschnitt und Abschaltung an der Außeneinheit
Vom Schaltschrank bis zur Außeneinheit braucht die Anlage einen sauber geplanten Leitungsweg. Die Leitung wird nicht nur nach der Sicherungsgröße ausgewählt. Länge, Verlegeart, Häufung mit anderen Leitungen, Umgebungstemperatur und Spannungsfall bestimmen mit, welcher Querschnitt nötig ist. Gerade bei langen Wegen in den Garten, durch den Keller oder über den Dachboden kann ein größerer Querschnitt erforderlich werden.
Für die Vorbereitung vor dem Innenausbau lohnt sich ein Leerrohr mit ausreichendem Durchmesser. Es sollte vom Verteiler bis zum vorgesehenen Standort der Außeneinheit führen und so verlegt sein, dass Leitungen später austauschbar bleiben. Enge Bögen, voll belegte Rohre und nicht zugängliche Übergänge kosten bei der Nachrüstung Zeit und Geld.
In der Nähe der Außeneinheit ist üblicherweise eine allpolige Trennmöglichkeit für Wartung und Service vorzusehen. Ob ein separater Wartungsschalter notwendig ist und welche Schutzart er am Montageort braucht, richtet sich nach Anlagenvorgabe und Einbausituation. Im Außenbereich zählen Schutz gegen Feuchtigkeit, UV-Beständigkeit des Gehäuses und eine zugängliche Montagehöhe.
Starkstrom- und Kommunikationsleitungen werden nicht beliebig gemeinsam geführt. Viele Split-Systeme benötigen zwischen Innen- und Außengerät eine Kommunikations- oder Verbindungsleitung. Querschnitt, Aderzahl und Führung stehen in der Montageanleitung. Werden Netz- und Steuerleitungen verwechselt oder falsch angeschlossen, kann die Kommunikation ausfallen oder Elektronik beschädigt werden.
Reicht der vorhandene Verteiler aus?

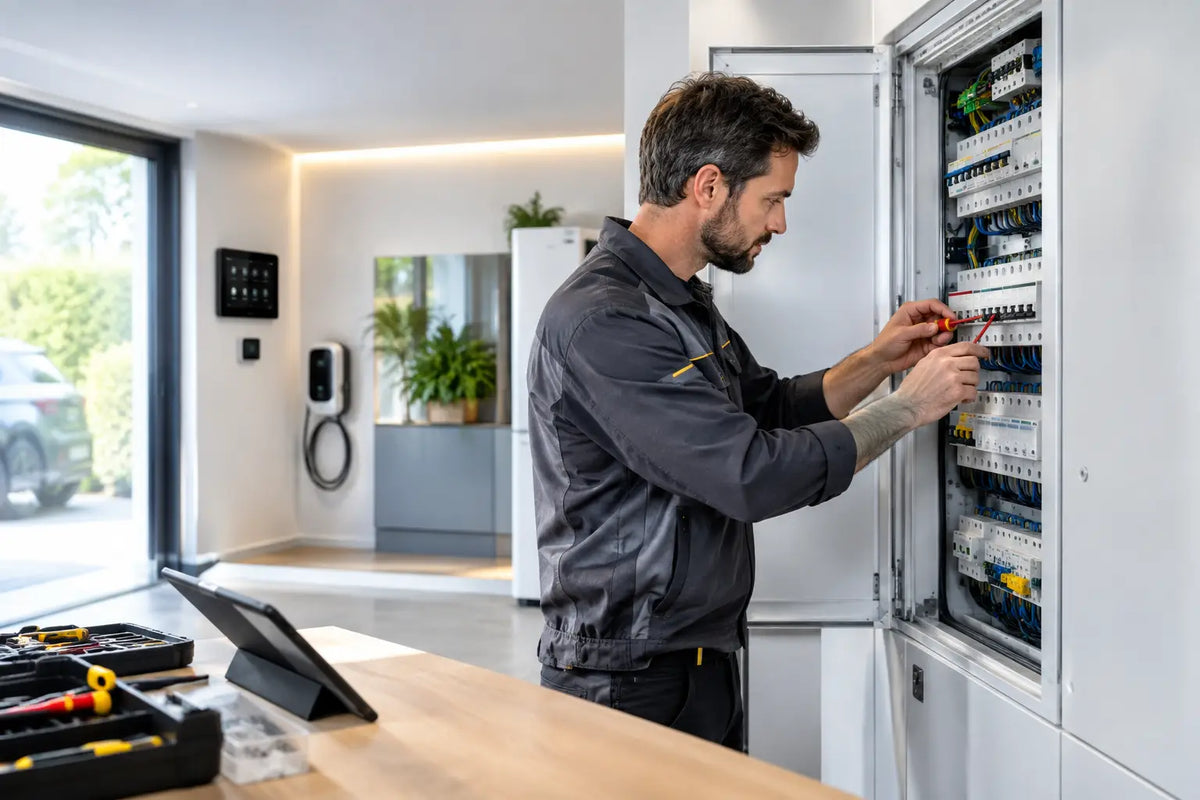

Ein freier Platz auf der Hutschiene ist noch keine belastbare Aussage. Zuerst prüft die Elektrofachkraft, wie der Verteiler aufgebaut ist: Gibt es genügend Teilungseinheiten, eine passende Sammelschiene, ausreichende Reserve bei den Fehlerstromschutzschaltern und eine nachvollziehbare Beschriftung? In älteren Anlagen fehlt häufig der Platz für zusätzliche Schutzgeräte, oder mehrere Bereiche sind auf einem einzigen Fehlerstromschutzschalter zusammengefasst.
Auch die Gesamtlast des Hauses gehört auf den Prüfstand. Besonders relevant wird das, wenn bereits eine Wallbox, elektrische Warmwasserbereitung, Wärmepumpe, Durchlauferhitzer oder eine größere Photovoltaikanlage vorhanden sind. Eine Klimaanlage zieht zwar nicht dauerhaft ihre maximale Leistung, sie kann aber in Hitzeperioden gleichzeitig mit anderen Verbrauchern laufen. Bei Multi-Split-Geräten und mehreren Außeneinheiten wird das schnell relevant.
Bei einem modernen Einfamilienhaus mit ausreichend dimensioniertem Zählerschrank ist oft nur eine Erweiterung der Unterverteilung nötig. Bei einem älteren Gebäude kann eine umfassendere Anpassung sinnvoll werden. Das ist kein Automatismus: Entscheidend sind die vorhandene Vorsicherung, die Leitungswege, die Lastverteilung auf die Außenleiter und der Zustand der Anlage.
Überspannungsschutz mitdenken
Die Elektronik moderner Klima-Außengeräte ist empfindlicher als ein einfacher Motor. Ein passender Überspannungsschutz im Verteiler schützt nicht gegen jeden Schaden, reduziert aber Risiken durch Schalthandlungen und Überspannungen aus dem Netz. Ob Schutzgeräte bereits vorhanden sind und ob sie für die Erweiterung ausreichen, sollte bei der Planung geprüft werden.
Das gilt besonders, wenn die Außeneinheit weit vom Gebäude entfernt steht oder eine Freileitungssituation besteht. Der Überspannungsschutz ist Teil des Gesamtkonzepts, nicht ein beliebiges Zusatzteil. Ein Elektriker bewertet dabei Netzform, vorhandene Schutzstufen und Leitungslängen.
Die Vorbereitung vor der Bestellung abstimmen
Am besten steht das Klimagerät fest, bevor Kabel und Schutzgeräte beauftragt werden. Gib dem Elektro- und Kälte-Klima-Fachbetrieb die Modellbezeichnung, die Anzahl der Innengeräte, den geplanten Außenstandort und den ungefähren Leitungsweg. Damit lassen sich Anschlussart und Materialbedarf konkret festlegen.
Für die Abstimmung reichen meist diese Angaben:
- Hersteller und genaue Modellbezeichnung der Innen- und Außeneinheit
- geplanter Montageort mit Entfernung zum Verteiler
- gewünschte Anzahl der Innengeräte und Räume
- Fotos des geöffneten Verteilers und des Zählerschranks, nur zur Planung
- weitere große elektrische Verbraucher im Haus
Bei einer Sanierung ist jetzt auch der richtige Zeitpunkt für Reserven. Ein zusätzliches Leerrohr, einige freie Teilungseinheiten und ein sinnvoll strukturierter Verteiler kosten in der Bauphase wenig. Nach verputzten Wänden oder fertiggestellten Außenanlagen werden sie deutlich aufwendiger.
Typische Fehler bei der Vorbereitung vermeiden
Häufig wird nur ein Kabel bis zur Hauswand gelegt, ohne die Geräteunterlagen zu beachten. Später passen Querschnitt, Aderzahl oder Absicherung nicht zum gewählten Modell. Ebenso problematisch ist ein Stromkreis, der mit bestehenden Außensteckdosen geteilt wird. Das kann zu unerklärlichen Auslösungen führen und entspricht nicht dem Anspruch einer dauerhaft installierten Anlage.
Ein weiterer Fehler ist die fehlende Trennung von Zuständigkeiten. Der Kälte-Klima-Fachbetrieb braucht eine vorbereitete, spannungsfreie Anschlussstelle nach Vorgabe. Der Elektriker braucht die exakten Daten des Geräts. Werden beide erst am Montagetag eingebunden, entstehen Wartezeiten oder Provisorien.
Plane die Klimaanlage deshalb nicht als Einzelgerät, sondern als festen Verbraucher im Hausnetz. Ein eigener, korrekt geschützter Stromkreis, ein durchdachter Kabelweg und Platz im Schaltschrank sorgen dafür, dass aus der gewünschten Kühlung kein Nachbesserungsprojekt wird.
