Die maximale Leitungslänge einer Split-Klimaanlage ist der größte zulässige Abstand zwischen Innen- und Außengerät, gemessen entlang der verlegten Kältemittelleitung. Sie steht im Datenblatt des Geräts und ist keine Empfehlung, sondern eine Grenze: Wer sie überschreitet, verliert Kälteleistung, riskiert die Ölrückführung zum Verdichter und im Schadensfall die Gewährleistung. Neben der reinen Länge zählen zwei weitere Werte, die häufig übersehen werden - die zulässige Höhendifferenz und die Nachfüllmenge ab einer bestimmten Länge.
Drei Grenzwerte, die zusammengehören
Jedes Gerät bringt im Planungshandbuch drei Angaben mit, die gemeinsam gelten müssen:
- die maximale Gesamtlänge der Kältemittelleitung,
- die maximale Höhendifferenz zwischen Innen- und Außengerät, oft getrennt danach, ob das Außengerät oben oder unten steht,
- die vorbefüllte Leitungslänge, bis zu der kein Kältemittel nachgefüllt werden muss.
Bei Wandgeräten für Wohnräume liegen die zulässigen Längen üblicherweise im Bereich von 15 bis 30 Metern, die Höhendifferenz häufig zwischen 8 und 15 Metern. Das sind Größenordnungen, keine Werte zum Abschreiben: Zwei Geräte mit identischer Kälteleistung können sich hier deutlich unterscheiden. Verbindlich ist immer das Datenblatt des konkreten Modells.
Praktisch bedeutet das: Die Standardlängen der Leitungssätze decken den Normalfall ab. Ein konfektionierter Leitungssatz mit 10 Metern reicht für die meisten Wohnungsinstallationen, ein Satz in 1/4 und 5/8 Zoll deckt Geräte mit größerer Saugleitung ab. Erst darüber wird geplant statt gekauft.
Warum lange Leitungen Leistung kosten
Mit jedem zusätzlichen Meter steigt der Druckverlust in der Saugleitung. Der Verdichter muss gegen einen niedrigeren Saugdruck arbeiten, die Verdampfungstemperatur sinkt, die nutzbare Kälteleistung fällt. Wie stark, hängt von Nennweite, Länge, Bögen und Kältemitteltyp ab. Die Hersteller geben dafür Korrekturfaktoren im Planungshandbuch an - bei ausgereizten Längen liegt der Leistungsverlust im zweistelligen Prozentbereich.
Das ist der Grund, warum die Kühlleistung nicht nur am Raum, sondern auch an der Leitungsführung hängt. Ein Gerät, das rechnerisch knapp passt und dann über 25 Meter angebunden wird, ist in der Praxis unterdimensioniert. Umgekehrt löst eine kürzere, direktere Trasse oft das Problem, für das sonst das nächstgrößere Gerät gekauft würde.
Höhendifferenz und Ölrückführung
Das Kälteöl wandert mit dem Kältemittel durch den Kreislauf und muss zuverlässig zum Verdichter zurückkommen. Bei senkrechten Steigleitungen arbeitet die Strömungsgeschwindigkeit gegen die Schwerkraft. Reicht sie nicht aus, sammelt sich Öl im Rohr, und dem Verdichter fehlt Schmierung - ein Schaden, der sich erst nach Monaten zeigt.
Deshalb schreiben viele Hersteller bei größeren Höhenunterschieden Ölhebebögen in festgelegten Abständen vor. Ob und in welchem Abstand, steht im Handbuch. Genauso relevant: Steht das Außengerät oberhalb oder unterhalb des Innengeräts? Für beide Richtungen gelten oft unterschiedliche Grenzwerte. Bei mehreren Innengeräten kommt die Verteilung dazu - der Vergleich Multisplit gegen Single-Split entscheidet sich häufig genau an diesem Punkt.
Nachfüllmenge richtig berechnen und dokumentieren
Außengeräte kommen ab Werk mit einer Kältemittelfüllung, die eine definierte Leitungslänge abdeckt - typischerweise fünf bis siebeneinhalb Meter. Jeder Meter darüber hinaus verlangt eine Nachfüllung, angegeben in Gramm pro Meter im Handbuch. Gewogen wird, nicht geschätzt: Die Menge wird über eine Kältemittelwaage erfasst und im Anlagenprotokoll festgehalten.
Diese Menge hat eine Nebenwirkung, die in der Planung untergeht. Die Prüfpflichten der F-Gas-Verordnung hängen am CO2-Äquivalent der Füllmenge, nicht am Gerätetyp. Eine lange Leitung erhöht die Füllmenge - und kann eine Anlage über die Schwelle von 5 Tonnen CO2-Äquivalent heben, ab der regelmäßige Dichtheitskontrollen vorgeschrieben sind. Wer die Trasse kurz hält, spart also nicht nur Material, sondern unter Umständen eine wiederkehrende Prüfpflicht.
Was bei langen Trassen zusätzlich zu planen ist
Je länger die Leitung, desto größer der Aufwand für alles, was mitläuft. Vier Punkte gehören in jede Planung:

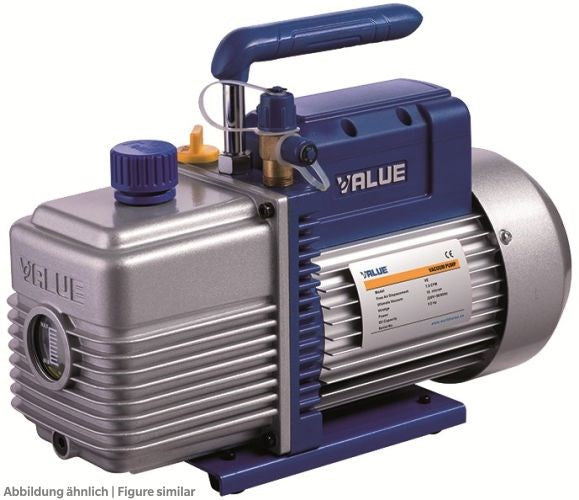

Evakuieren. Mit dem Leitungsvolumen wächst die Zeit, die das System braucht, um Restfeuchte zu ziehen. Eine leistungsfähige Vakuumpumpe ist hier kein Luxus - bei 25 Metern Leitung dauert das Evakuieren mit einem kleinen Gerät unangenehm lange, und abgekürzt wird an dieser Stelle nie.
Dämmung. Beide Rohre werden einzeln gedämmt, durchgehend bis ins Gerät. Je länger die Trasse, desto mehr Stöße und Durchbrüche, an denen Kondensat entstehen kann.
Kondensatführung. Der Ablauf braucht durchgehendes Gefälle. Ist das über die Strecke nicht darstellbar, kommt eine Kondensatpumpe dazu - wann genau, steht im Beitrag zum Kondensatablauf.
Elektrische Verbindung. Die Verbindungsleitung zwischen Innen- und Außengerät wird mit der gleichen Trassenlänge gerechnet. Querschnitt und Aderzahl gibt der Hersteller vor; bei langen Wegen ist der Spannungsfall zu prüfen.
Wann die Grenze wirklich erreicht ist
Wenn Länge oder Höhendifferenz nicht einzuhalten sind, gibt es drei ehrliche Wege: ein Gerät mit größeren zulässigen Werten wählen, den Aufstellort des Außengeräts verschieben oder die Anlage in zwei Systeme teilen. Was nicht funktioniert, ist die stillschweigende Überschreitung - sie kostet Leistung, Verdichterlebensdauer und im Schadensfall die Herstellerhaftung.
Die Verbindungstechnik an den Enden bleibt davon unberührt: Ob gebördelt, gelötet oder gepresst wird, entscheidet der Gerätehersteller. Passendes Zubehör für beide Fragen liegt im gleichen Sortiment.
Häufige Fragen
Zählt die Höhendifferenz zur Gesamtlänge dazu?
Ja. Die Gesamtlänge ist die tatsächlich verlegte Rohrlänge inklusive aller senkrechten Abschnitte und Bögen, nicht der Luftlinienabstand.
Wie viel Kältemittel muss ich pro Meter nachfüllen?
Das legt der Hersteller fest, angegeben in Gramm je Meter ab der vorbefüllten Länge. Eine allgemeingültige Zahl gibt es nicht - der Wert unterscheidet sich je nach Nennweite und Kältemittel.
Darf ich die Leitung aufrollen, wenn sie zu lang ist?
Überschüssige Leitung wird nicht eng aufgewickelt an der Wand geparkt. Enge Wicklungen erhöhen den Druckverlust und sammeln Öl. Besser ist es, den Satz auf Maß zu kürzen und neu zu verbinden.
Was passiert, wenn ich die maximale Länge leicht überschreite?
Die Anlage läuft zunächst weiter, aber mit weniger Leistung, höherem Verbrauch und schlechterer Ölrückführung. Der Hersteller kann Ansprüche aus der Gewährleistung zurückweisen, weil die Montagevorgabe nicht eingehalten wurde.
Brauche ich bei kurzen Leitungen überhaupt zu evakuieren?
Ja, immer. Restfeuchte und Luft im Kreislauf schaden unabhängig von der Länge - bei kurzen Strecken geht es nur schneller.
